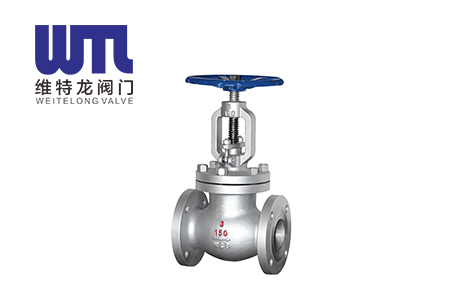

美标铸钢法兰截止阀
美标铸钢法兰截止阀

主要外形尺寸及连接尺寸:

美标(ANSI)150LB
DNDN/inLDD1D2bzxфdH≈Do≈
151/21089060.33584xф16235125
203/4117100704394xф16241125
25112711079.4519.64xф16242125
321 1/41401158963.511.24xф16280160
401 1/216512598.47312.74xф16315160
50203150120.79214.34xф19350200
652 1/2216180139.710515.94xф19370200
803241190152.412717.54xф19385250
1004292230190.515722.38xф19454250
1255356255216185.722.38xф22.5472355
1506406280241.521623.98xф22.5541355
2008495345298.5270278xф22.5590450
2501062240536232428.612xф25.5780450
3001269848543838130.212xф25.5870500
35014787535476.341333.412xф28.5890600
400169145955404703516xф28.51250600
45018
635578533.438.116xф32
610
美标(ANSI)300LB
DNDN/inLDD1D2bzxфdH≈Do≈
151/21529566.73512.74xф16241125
203/417811582.64314.34xф19241125
2512031258950.815.94xф19283160
321 1/421613598.563.517.54xф19320200
401 1/2229155114.37319.14xф22.5322200
5026716512792.120.78xф19345200
652 1/2292190149.2104.823.98xф22.5377250
803318210168.3127278xф22.5464280
1004356255200157.230.28xф22.5490355
1255400280235185.733.48xф22.5614400
15064443202702163512xф22.5700450
2008559380330.227039.712xф22.5772500
25010622445387.4323.846.116xф28.5935450
30012711520450.838149.316xф321058500
35014762585514.4412.452.420xф321450600
40016864650571.547055.620xф351615600
美标(ANSI)600LB
DNDN/inLDD1D2bzxфdH≈Do≈
151/21529566.73514.34xф16245156
203/417811582.64315.94xф19245161
2512031258950.817.54xф19290187
321 1/421613598.563.520.74xф19325214
401 1/2229155114.37322.34xф22.5330252
5026716512792.125.48xф19345430
652 1/2292190149.2104.828.68xф22.5365480
803318210168.312731.88xф22.5465530
100435625521615738.18xф25.5520650
1255400280266.7185.744.58xф28.5635750
1506444320292.121647.712xф28.5763850
2008559380349.227055.612xф328451050
25010622445431.8323.863.516xф359301257
3001271152048938166.720xф3510101468
35014762585527412.869.920xф3810301623
40016864650603.247076.220xф4111401816
